Opis wyrobu

Szafka gazowa wykonana jest z wytrzymałego, odpornego na warunki atmosferyczne materiału. Technologia wykonania pozwala stworzyć bryłę szafki o regularnych kształtach komponującą się w sposób estetyczny z elewacją budynku lub ogrodzeniem.

Szafki gazowe występują w dwóch typach

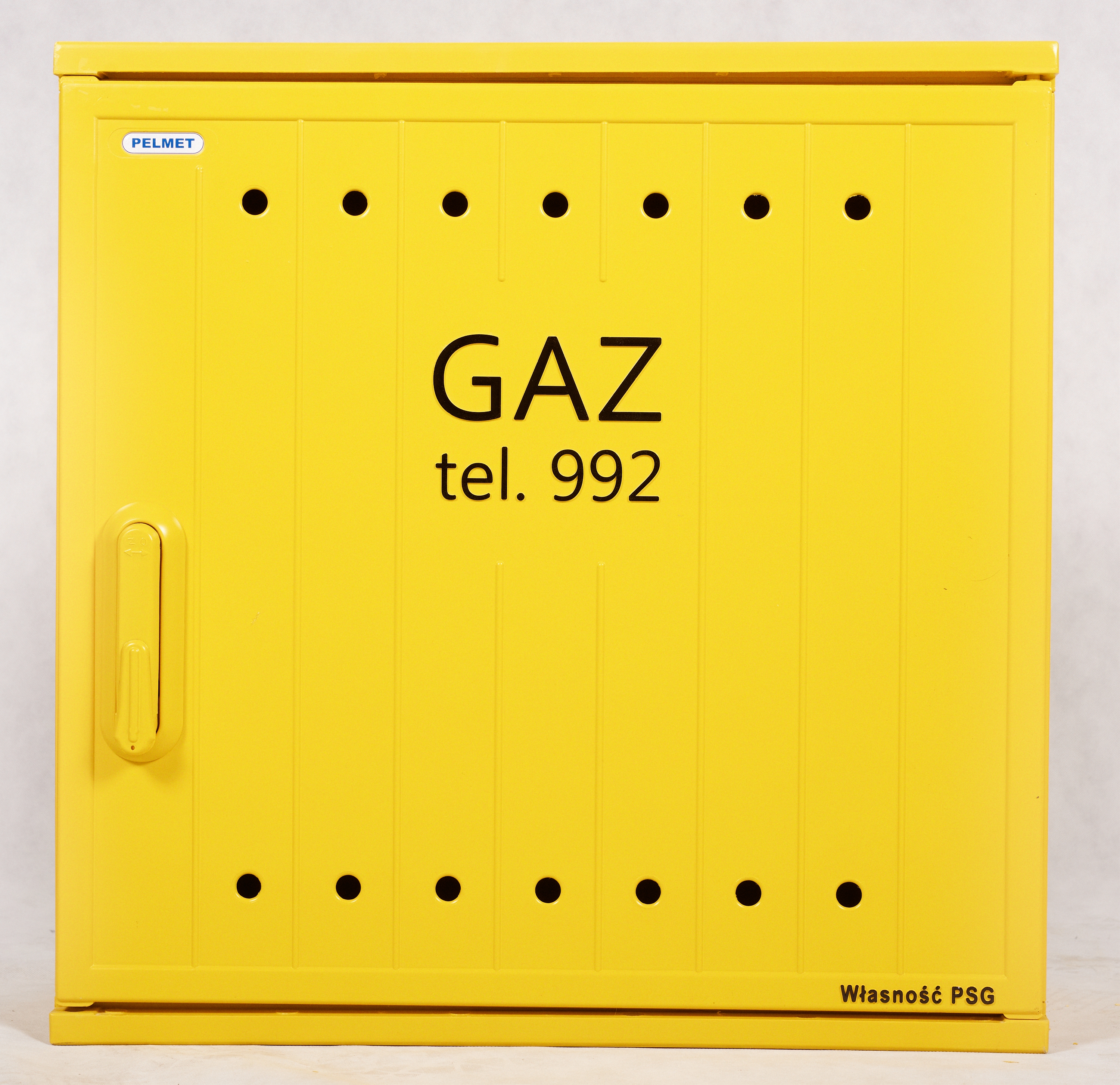

SzGN – szafka w wykonaniu naściennym

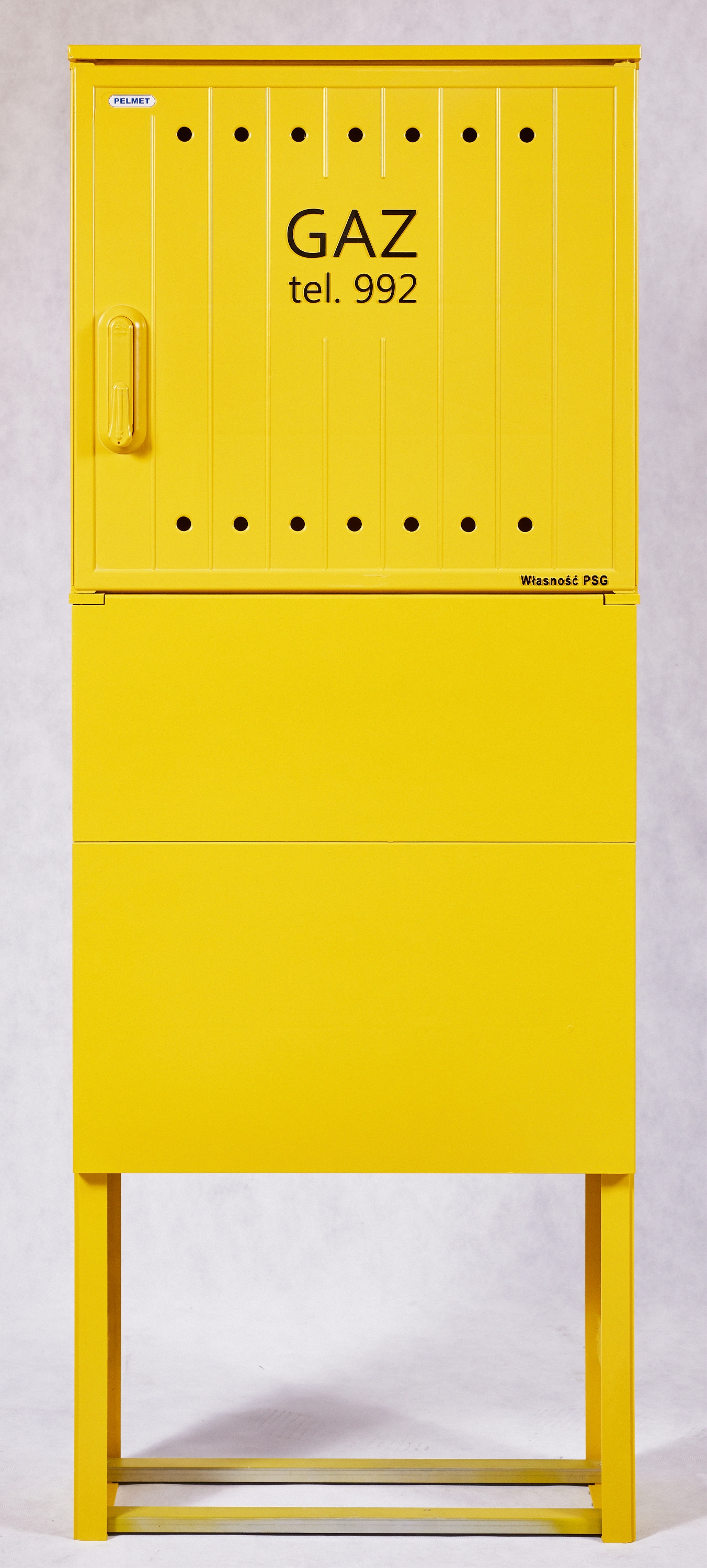

SzGW – szafka w wykonaniu wolonostojącym

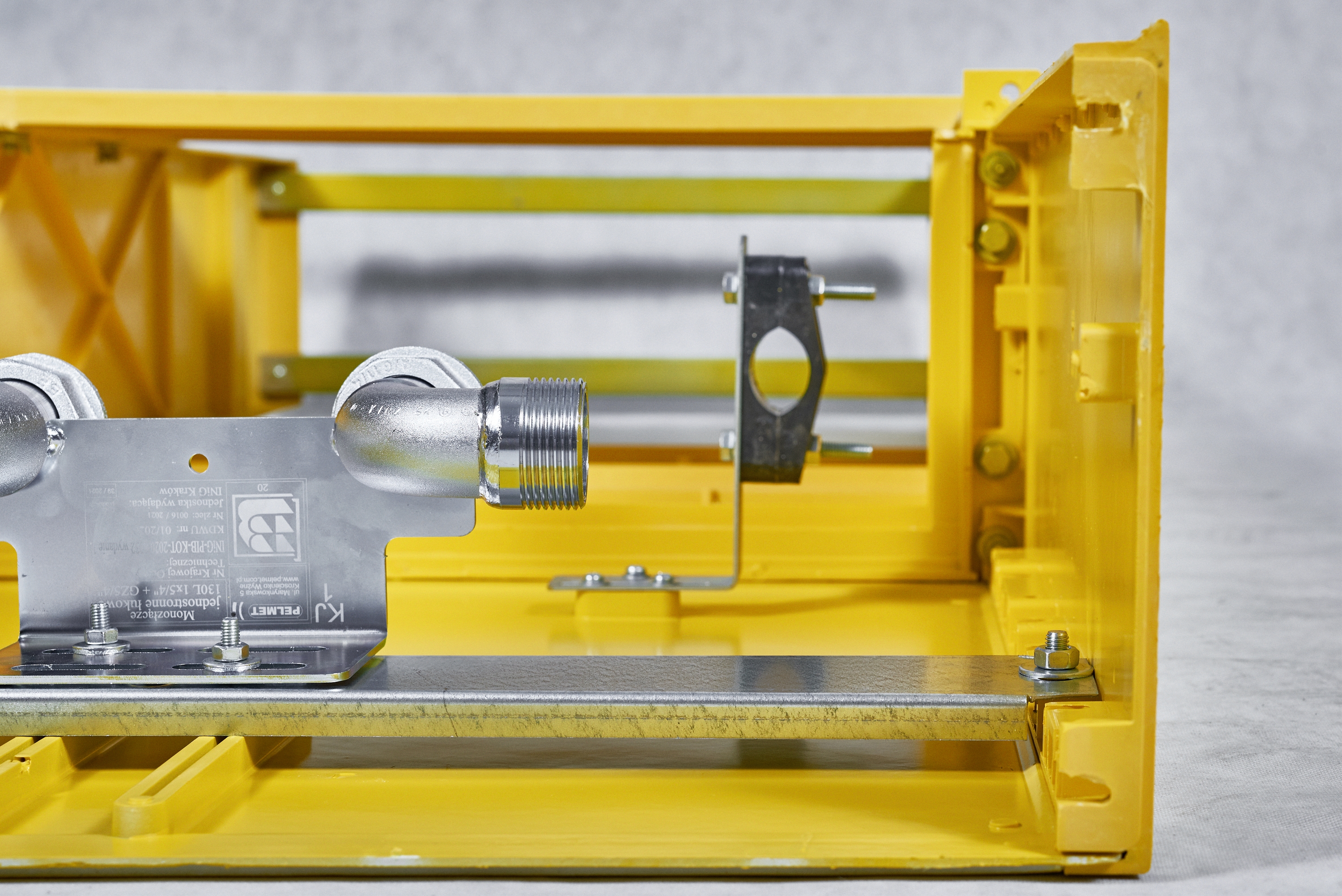

Wyposażenie szafki obejmuje uchwyt usztywniający montaż gazomierza, mający za zadanie zniwelować naprężenia powstające pomiędzy instalacją odbiorcy, a siecią gazowniczą. Dodatkowo zastosowanie uchwytu gazomierza minimalizuje ilość połączeń skręcanych w instalacji oraz zapewnia precyzyjne podłączenie licznika. Uchwyt wykonany jest z wykorzystaniem najnowszych innowacyjnych technologii zapewniających dokładność wykonania oraz pewność użytkowania przez wiele lat. Dodatkowo każda szafka posiada uchwyt stabilizujący przyłącz gazowy.

Występują dwa typy uchwytów gazomierza (monozłączy)

Monozłącze obustronnie łukowe 130 2x5/4’’ – śrubunek – przeznaczone do instalacji niskiego ciśnienia
Monozłacze jednostronnie łukowe 130 L/P 1x5/4’’ +GZ5/4’’ – przeznaczone do instalacji średniego ciśnienia, wersja L/P – śrubunek ze strony Lewj/Prawej

Parametry techniczne uchwytów gazomierzy (monozłączy)

	Monozłącze obustronnie łukowe 130 2x5/4’’	Monozłacze jednostronnie łukowe 130 L 1x5/4’’ +GZ5/4’’	Monozłacze jednostronnie łukowe 130 P 1x5/4’’ +GZ5/4’’
Rozstaw krućców	130 mm	130 mm	130 mm
Średnica wyjścia	Nakrętki G1 ¼ “	Nakrętki G1 ¼ “	Nakrętki G1 ¼ “
Średnica wejścia	Nakrętki G1 ¼ “	G1 ¼” pod reduktor (lewa strona)	G1 ¼” pod reduktor (prawa strona)
Materiał	Stal czarna P235TR2 cynkowana	Stal czarna P235TR2 cynkowana	Stal czarna P235TR2 cynkowana
Numer Krajowej Oceny Technicznej	INiG-PIB-KOT-2020/0032 wyd. 1	INiG-PIB-KOT-2020/0032 wyd. 1	INiG-PIB-KOT-2020/0032 wyd. 1

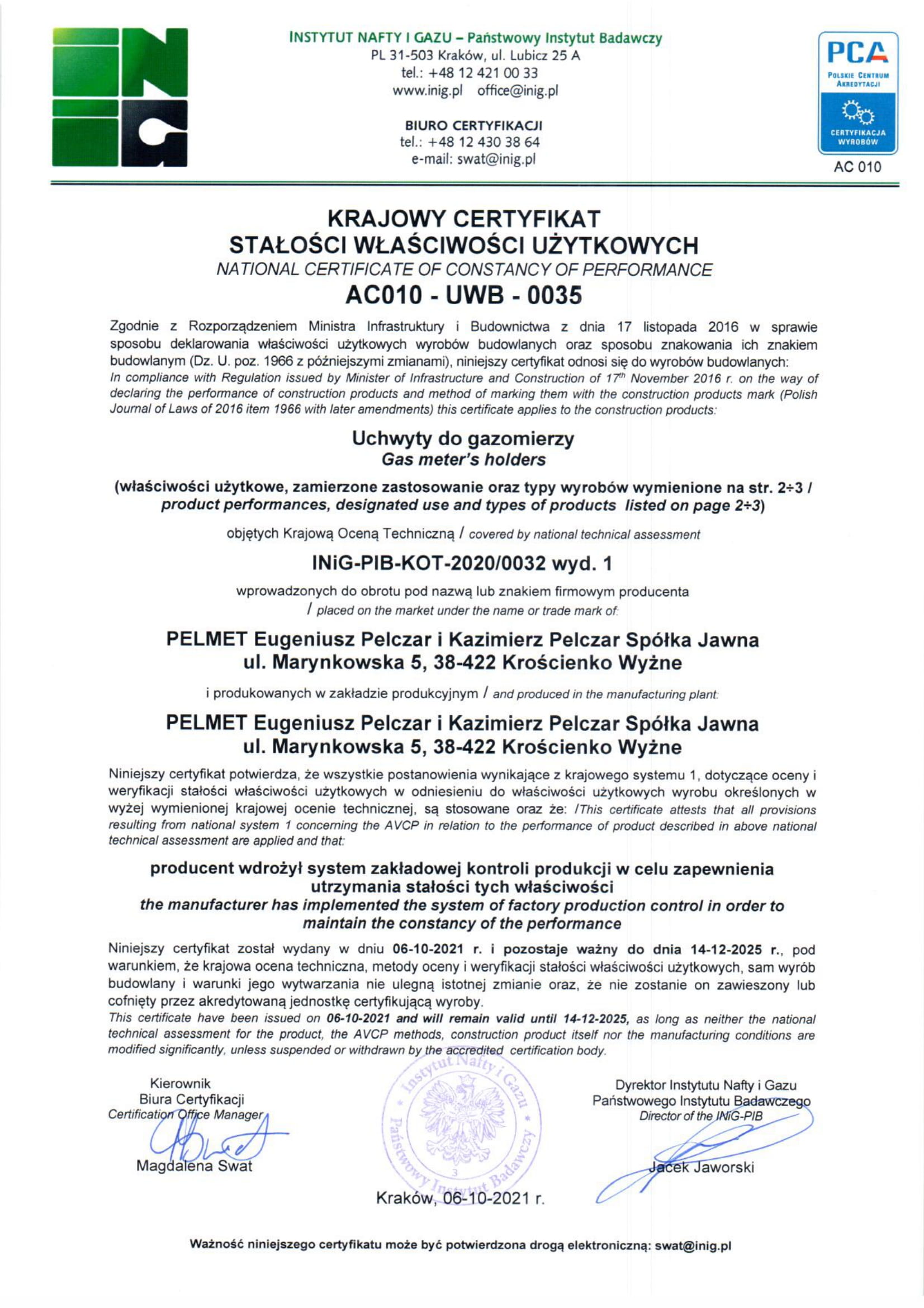

Numer certyfikatu	AC010 - UWB - 0035	AC010 - UWB - 0035	AC010 - UWB - 0035

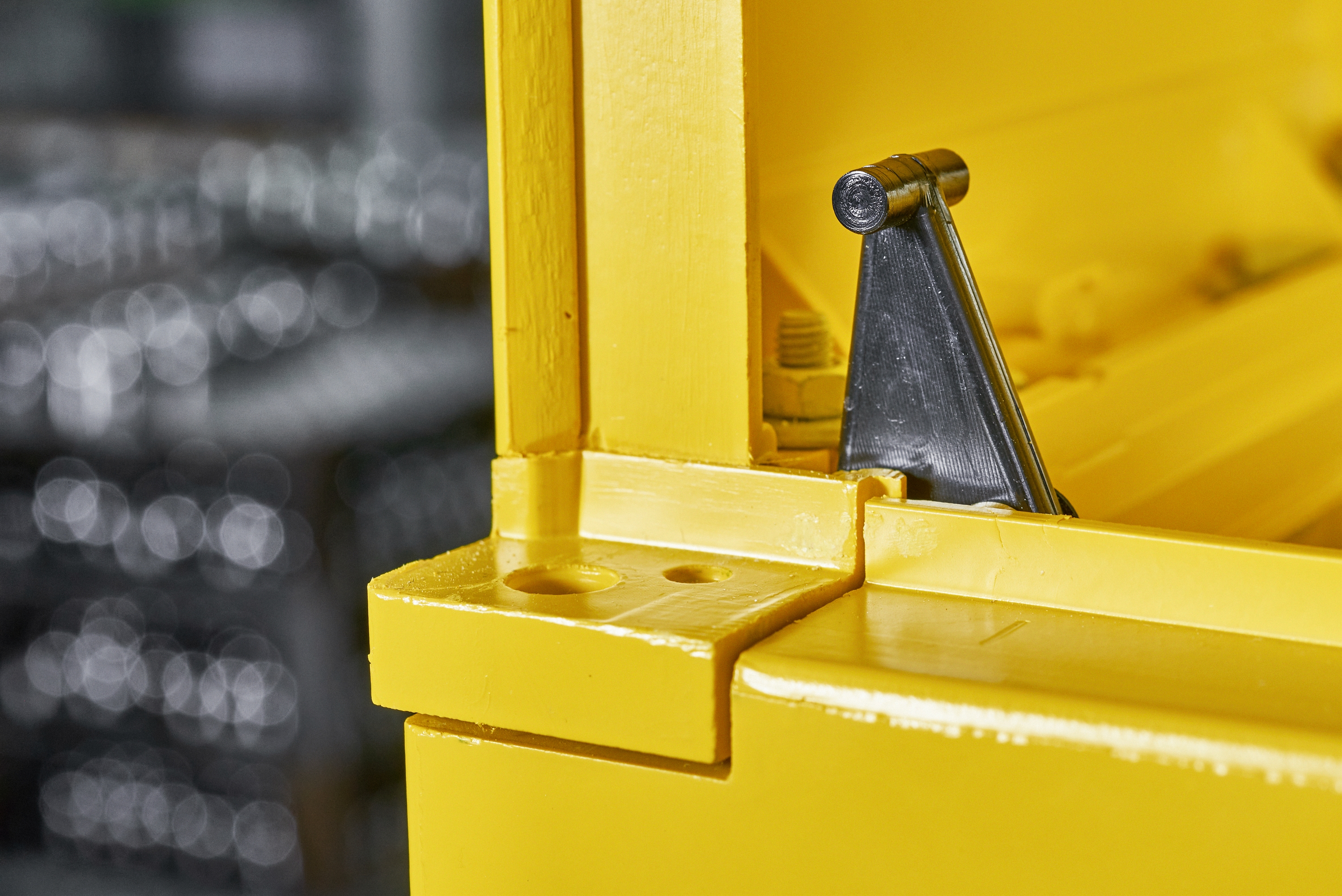

Konstrukcja szafek gazowych zapewnia odpowiednią sztywność oraz wytrzymałość mechaniczną, tak aby szafki służyły wiele lat. Elementy szafki oraz fundamentu wykonane są z wysokiej jakości tworzywa termoutwardzalnego jest to kompozyt poliestrowo-szklany w kolorze RAL 1021. Materiał ten spełnia rygorystyczne normy dotyczące wytrzymałości mechanicznej ( stopień wytrzymałości IK10 wg. norm przewidzianych dla obudów elektrycznych) oraz reakcji na ogień ( klasa palności B-s2,d0) dodatkowo materiał pokryty jest powłoką ochronną zabezpieczającą powierzchnię przed oddziaływaniem warunków atmosferycznych w szczególności promieniowaniem UV.
